Задание №3

19 сообщений / 0 новое
Последнее сообщение
Аватар пользователя Незнайка
Незнайка
Не в сети
Задание №3

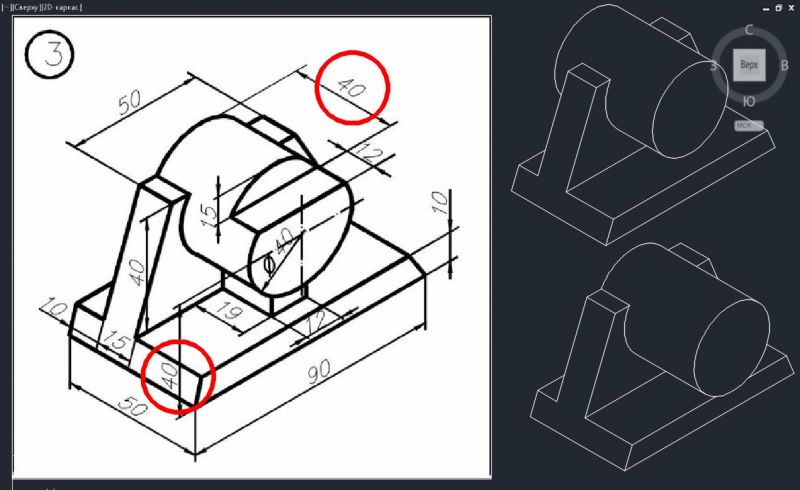

Здравствуйте. В варианте №3 есть 2-а размера 40 относящихся к конусу. Откуда считать начало конуса? Геометрия меняется и не совпадает с образцом. Спасибо.

Аватар пользователя Незнайка
Незнайка
Не в сети

Ну логично что начало с осей координат, но при оценке сокурсников может возникнуть непонимание. Вопрос собственно в этом. =)

Аватар пользователя Незнайка
Незнайка
Не в сети

Конусом назваю цилиндр. =)

Аватар пользователя Наталья Кайгородцева
Наталья Кайгородцева
Преподаватель
Не в сети

ФУ! Успокоили! А то я ищу конус, ищу)))

Да! Картинки заданий немного отличаются от тех точных аксонометрических проекций, что делаете Вы и другие слушатели курса!

Аватар пользователя Незнайка
Незнайка
Не в сети

Фу! Окей! Дык как? Конус считать цилиндром и осевые началом? Или поправите картинку?

Аватар пользователя Незнайка
Незнайка
Не в сети

Или просто нарисовать другой вариант?



Аватар пользователя Незнайка
Незнайка
Не в сети

Не удовлетворён Вашим ответом. Хотя...... мне сертификат не надо - нарисую как вижу.

Аватар пользователя Наталья Кайгородцева
Наталья Кайгородцева
Преподаватель
Не в сети

Вышлите на апелляцию и я сама посмотрю Ваше задание. Вы правы!

Аватар пользователя Екатерина
Екатерина
Не в сети

Добрый день Наталья,

Подскажите пожалуйста, необходимо ли масштабировать фигуру и наносить изометрические оси как у вас в примере выполнения в правом верхнем углу?

Благодарю за ответ.

Аватар пользователя Наталья Кайгородцева
Наталья Кайгородцева
Преподаватель
Не в сети

Добрый день? Что значит "Масштабировать фигуру"? А эмблема изометрии - это обязательный атрибут изометрического чертежа! Без нее чертеж не будет полным, а это один из критериев при проверке!

Аватар пользователя Екатерина
Екатерина
Не в сети

Добрый день,

Имеллось с виду увиличивать ее в 1,22 раза. В примере М 1,22:1

Аватар пользователя Наталья Кайгородцева
Наталья Кайгородцева
Преподаватель
Не в сети

Добрый день! Екатерина, изображение аксонометрической проекции строится уже в масштабе 1,22:1, иначе Вам пришлось бы каждый размер умножать на изометрический коэффициент 0,82!

Аватар пользователя Екатерина
Екатерина
Не в сети

Спасибо за ответ. Я уже забыла эти моменты.

Аватар пользователя Юлькин
Юлькин
Не в сети

Добрый день! Почему об этом не упоминается в конспекте лекций?

Аватар пользователя Наталья Кайгородцева
Наталья Кайгородцева
Преподаватель
Не в сети

Курс про AutoCAD, а аксонометрия - это тема инженерной графики. Поэтому и нет в конспекте этого курса об этом.

Аватар пользователя Максим
Максим
Не в сети

Добрый день. Подскажите пожалуйста, как найти угол скоса?

Аватар пользователя Наталья Кайгородцева
Наталья Кайгородцева
Преподаватель
Не в сети

Добрый день! С помощью вспомогательных построений! Эти скосы параллельны  той части, что шириной 24.

Аватар пользователя Viha
Viha
Не в сети

Добрый день. Подскажите, пожалуйста, какие настройки необходимо задать для простановки размеров в соответсвии с размерным стилем на образце. Не получается выполнить выносные линии в продолжение основных линий детали.

Аватар пользователя Elena
Elena
Не в сети

В задании сказано: Размеры не наносить!
