Задание4

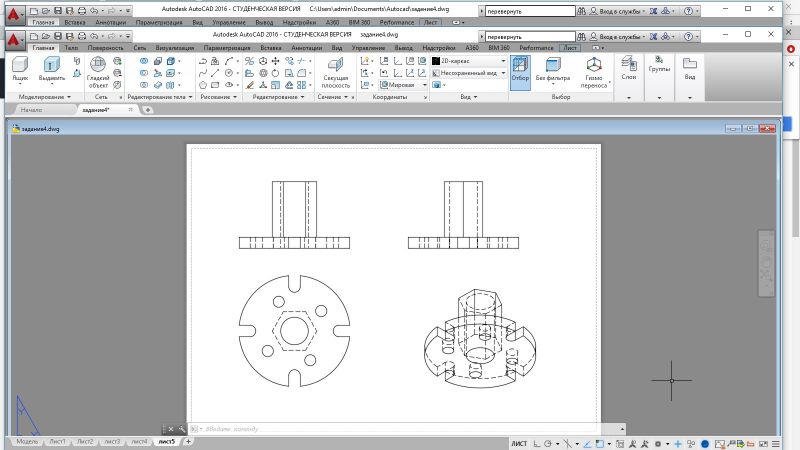

Здравствуйте! Вместо Вид Сверху, получается вид снизу т.е шестигранник пунктирными линиями.
Пробовал зеркально отобразить, крутить вокруг оси. Шестигранник можно получить сплошной линией, только все равно вид снизу.

Размерный стиль выполнил, но стрелки и шрифт получаются ограмними. Где мои ошибки?

Аватар пользователя Наталья Кайгородцева
Наталья Кайгородцева
Преподаватель
Не в сети

Добрый день!

Посмотрите "Размерный стиль"!

Либо же при создании чертежа, Вы где-то сильно уменьшили масштаб!

Аватар пользователя zUFAr
zUFAr
Не в сети

Выдавливание не получается, т.е. выдавленный элемент не исчезает. Может что-то нажата?

Аватар пользователя Наталья Кайгородцева
Наталья Кайгородцева
Преподаватель
Не в сети

Извините, а куда должен исчезнуть выдавленный элемент?

Аватар пользователя zUFAr
zUFAr
Не в сети

Вернее, вытягиваемый элемент остается на месте, не исчезает.

Аватар пользователя Наталья Кайгородцева
Наталья Кайгородцева
Преподаватель
Не в сети

Цилиндр-отверстие вы не в ту сторону вытянули!

Аватар пользователя zUFAr
zUFAr
Не в сети

По всякому пробовал.

Аватар пользователя Наталья Кайгородцева
Наталья Кайгородцева
Преподаватель
Не в сети

Когда указываете вытягиваемую область нужно не саму линию окружности указывать, а на ее внутреннюю часть (любая точка внутри окружности)!
